Kedudukan Automatik Cnc Busbar Cutting Punching Bending Machine
video
Kedudukan Automatik Cnc Busbar Cutting Punching Bending Machine

Kedudukan Automatik Cnc Busbar Cutting Punching Bending Machine

Mesin pemprosesan busbar pengeluaran profesional yang mengintegrasikan tiga fungsi lentur, pemotongan dan tebukan bar bas, juga dikenali sebagai mesin bar bas tiga dalam satu. Ia mempunyai ciri-ciri pelbagai fungsi, ketepatan tinggi, dan kecekapan tinggi. Setiap unit mesin busbar boleh dilengkapi dengan sistem kawalan CNC, yang boleh disesuaikan mengikut keperluan. Operator boleh menetapkan parameter sudut lentur yang diperlukan, parameter tebukan, parameter pemotongan, dan lain-lain, meningkatkan kecekapan dan ketepatan pengeluaran busbar. Mesin pemprosesan busbar ini boleh memproses busbar dengan saiz maksimum 16mm (tebal) * 260mm (lebar).

Hantar pertanyaan

Description/kawalan



Penerangan Produk

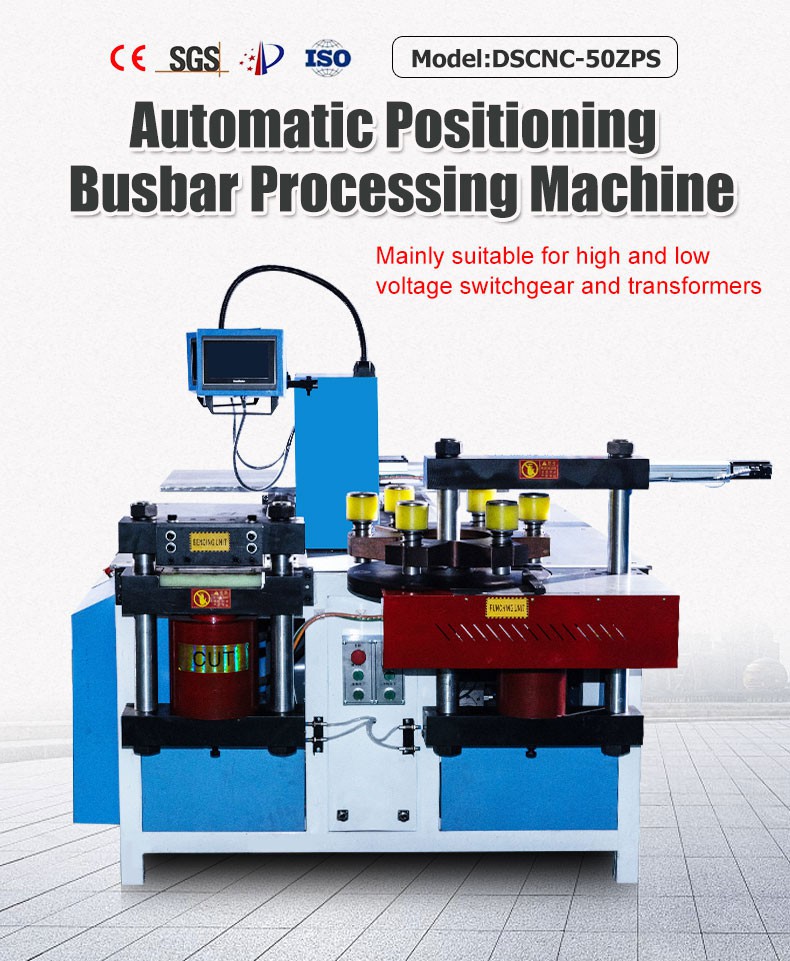

Kedudukan Automatik Cnc Busbar Cutting Punching Bending Machine
Mesin ini dilengkapi dengan tiga stesen pemprosesan: tebukan, ricih,
dan membongkok. Ia direka dengan tiga sistem hidraulik bebas, dan
stesen tebukan, ricih dan lentur boleh berfungsi serentak. Menumbuk
stesen mengawal koordinat tebukan melalui motor servo dan PLC, membolehkan
kedudukan berterusan dan tebukan bahan kerja berliang, yang cekap dan
tepat. Stesen pemotongan secara automatik mengawal saiz blok pemotongan melalui
motor servo dan PLC, menjadikannya mudah dan cekap. Kawalan stesen lentur
panjang lenturan melalui motor servo, secara automatik mengesan bahan yang menyekat
kedudukan, dan boleh mencapai program untuk mencari pelbagai sudut dan kedudukan lentur.

Busbar Bending Cutting Punching Cnc Machine
Busbar Bending Cutting Punching Machine Manufacturers
product-1-1
Busbar Bending Cutting Punching Cnc Machine
● Mod Menebuk
(1) Tetapkan berbilang lubang tebukan yang tidak teratur dengan koordinat yang berbeza, dan isikan terus koordinat
(2) Sediakan berbilang templat: 1 lubang, 2 lubang, 4 lubang, dsb., menjadikannya mudah dan cekap untuk menggunakan templat secara terus.
Busbar Cutting Punching Bending Cnc Machine
● Mod Pemotongan
(1) Tetapkan panjang yang sama untuk memotong berbilang kepingan
(2) Tetapkan panjang yang berbeza untuk memotong berbilang kepingan dan kepingan tunggal dengan panjang yang berbeza.
Busbar Cutting Bending Punching Cnc Machine
● Mod Lentur
(1) Antara muka pengguna adalah intuitif dan mudah difahami;
(2) Prestasi stabil dan operasi mudah;
(3) Ketepatan lenturan tinggi dan kebolehulangan operasi yang baik; Sistem ini mudah dikendalikan, intuitif, dan mempunyai fungsi ingatan untuk semua parameter. Cuma ikut arahan dengan betul untuk menyelesaikan pemprosesan pelbagai bahan kerja dengan mudah.
Parameter teknikal
product-1-1
Kefungsian
Unit
DSCNC-50ZPS


Pemprosesan tebuk
Daya tebukan maksimum (KN)
500
Julat tebuk (㎜)
ф 4.3~ф 36
Ketebalan maksimum (mm)
16
Lebar maksimum (mm)
260


Pemprosesan ricih
Daya ricih maksimum (KN)
800
Ketebalan maksimum (mm)
16
Lebar maksimum (mm)
260


Pemprosesan lenturan
Daya lentur maksimum (KN)
500
Lebar maksimum (mm)
260
Ketebalan maksimum (mm)
16
Dimensi keseluruhan
mm
2100*1710*1670
Motor Powe
KW
3×5.5KW
berat mesin
KG
2350KG
keperluan kuasa
V/F
380V,220V,415V Boleh Disesuaikan
Bilangan servos
ditetapkan
4
Menumbuk strok berkesan paksi Y
mm
1200mm
Menebuk perjalanan berkesan paksi-X
mm
2200mm
Perjalanan berkesan paksi X ricih
mm
1200mm
Lentur berhenti stroke
mm
1000mm

Maklumat produk

★Unit penebuk
① Mengguna pakai meja putar bersepadu enam acuan (lubang pemasangan acuan diproses oleh

Pusat pemesinan CNC dengan ketepatan yang tinggi).

② Semasa penggunaan, tidak perlu kerap menggantikan acuan, dengan itu meningkatkan kecekapan kerja.

③ Tiada lekukan pada permukaan bahan kerja.

④ Dilengkapi dengan sistem servo CNC untuk kedudukan automatik, yang boleh disentuh

Tetapkan jarak dan padang penggerudian yang diperlukan pada skrin, dan laraskan secara automatik

Kedudukan paksi-Y dan paksi-X untuk mencapai penggerudian berketepatan tinggi tanpa memerlukan penandaan.

⑤ Skrin sentuh CNC tebukan boleh menyimpan berbilang set parameter saiz tebukan,

dan sistem boleh menyimpan lubang tebukan yang diedit Parameter saiz. Lain kali pun sama

bahan kerja diproses, ia boleh dipanggil terus tanpa penyuntingan lanjut.


Cnc Hydraulic Busbar Punching Machine



★Unit pemotong
① Mengguna pakai struktur ricih tiang berkembar dan bilah berkembar.

② Pisau atas dan bawah dipasang secara menegak dan selari untuk memastikan bahawa

tepi pemotong rata dan bebas daripada burr Tiada pembaziran.

③Stesen pemotongan secara automatik mengawal saiz blok pemotongan melalui servo
motor dan PLC, menjadikannya mudah dan cekap.
Cnc Hydraulic Busbar Cutting Machine


★Unit lentur
① Selesaikan lenturan mendatar dan menegak dengan menukar acuan.
② Masukkan sudut lentur dan ketebalan bar kuprum dan aluminium untuk melakukan lenturan sudut.
③ Mengguna pakai sistem kawalan PLC Siemens, dengan ketepatan lenturan yang tinggi.
④ Bahagian kiri stesen lentur dilengkapi dengan sistem servo CNC untuk automatik
kedudukan (pilihan mengikut keperluan). Dengan menetapkan jarak lentur dan
sudut melalui skrin sentuh, paksi-X secara automatik melaraskan paksi-Y kedudukan
untuk kawalan hidraulik CNC sudut lenturan, mencapai lenturan berketepatan tinggi
tanpa perlu tanda.
⑤ Skrin sentuh CNC lentur boleh menyimpan berbilang set parameter saiz lentur,
dan sistem boleh menyimpan parameter saiz lentur yang diedit untuk kegunaan seterusnya tanpa menyunting selanjutnya.
Cnc Hydraulic Busbar Bending Machine


★Kawalan PLC
① Mengguna pakai sistem pengkomputeran Siemens yang lengkap, kawalan CNC dicapai melalui
kerjasama PLC dan sensor anjakan, menjadikan lenturan lebih tepat. The
peralatan secara automatik mengira panjang pemotongan, sudut lentur, dan titik lentur, membuat
Cnc Copper Busbar Punching Machine
Sampel Produk
Kedudukan Automatik Cnc Busbar Cutting Punching Bending Machine
Fungsi utama ialah memproses bar bas tembaga dan aluminium dalam spesifikasi yang berbeza.
Dengan unit operasi relatif, ia boleh melakukan pelbagai pemprosesan kepada bar bas tembaga dan aluminium
dengan cepat dan mudah, seperti menggunting/memotong tebukan (lubang bulat dan lubang bujur),
lenturan rata/mendatar, lenturan menegak U-lentur, menekan rata timbul, berpusing
kabel connectorprocessing etc. Multifunctional Cnc Busbar Processing Machine Busbar Bending Machine.
Cnc Copper Busbar Cutting Machine
Kebolehgunaan produk
Mesin pemprosesan bar bas tembaga tiga dalam satu pelbagai fungsi yang digunakan untuk suis ini
digunakan secara meluas dalam pembuatan suis, panel kawalan elektrik, voltan tinggi dan rendah
suis, pencawang, pengubah voltan, suis elektrik, pembinaan kapal, lif elektrik
pembuatan, pembuatan kabinet elektrik, dan pembuatan produk sistem pengedaran.
Cnc Copper Busbar Bending Machine
Profil Syarikat
Jinan Deshang CNC Equipment Co., Ltd. ialah pengilang profesional pemprosesan busbar
mesin, mesin pemprosesan baris tembaga dan aluminium, dan peralatan pemprosesan basway.
Ia mempunyai 15 tahun pengalaman pengeluaran, teknologi matang, keluaran tinggi, penghantaran cepat, dan
perkhidmatan selepas jualan yang terjamin. Produk kami mempunyai sijil kualiti ISO9001 dan CE dan SGS
pensijilan untuk mengiringi pesanan pelanggan. Pada masa yang sama, DESG juga menerima OEM atau ODM
pesanan, kuantiti pesanan minimum adalah satu set. Kategori produk DESG termasuk: tiga dalam satu
mesin pemprosesan busbar, mesin pemprosesan busbar mudah alih, alatan busbar dan lain-lain jenis
peralatan, memudahkan pengguna memilih mesin yang paling sesuai untuk kerja mereka, jadi kami
peralatan boleh memenuhi keperluan pelanggan untuk pembuatan aluminium dan Semua aplikasi
senario busbar tembaga diperlukan. Ketepatan pemesinan adalah ciri yang paling penting
peralatan, dan mesin DESG sangat tepat dalam memotong, menumbuk dan terutamanya membongkok,
iaitu elemen ketepatan yang dicari oleh pengguna mesin jenis ini. DESG
adalah salah satu pengeluar mesin busbar yang terkenal di China. Produk mesin busbarnya
digunakan secara meluas dalam jentera pemprosesan busbar, suis voltan tinggi dan rendah, pencawang,
bas, jambatan, suis elektrik, peralatan komunikasi, perkakas rumah, pembinaan kapal,
peralatan automasi pejabat, pembuatan lif, pembuatan kabinet dan elektrik lain
perkakas Pengilangan lengkap. Pada masa ini, DESG berharap untuk meningkatkan lagi bahagian pasaran dan
jualan produk, jadi ia berharap untuk mewujudkan hubungan kerjasama jangka panjang dan stabil dengan ejen
yang berminat untuk bekerjasama. DESG boleh memenuhi keperluan pelanggan di seluruh dunia, dan pakar kami
jurutera boleh memberikan sokongan teknikal kepada pelanggan pada bila-bila masa.
Hydraulic Busbar Bending Machine Manufacturers


The New Hydraulic Busbar Bending Machine Manufacturers
CNC copper busbar bending machine
product-1-1
Pembungkusan produk
Dibungkus dalam kotak kayu import dan eksport standard, bebas daripada pengasapan dan dirawat dengan pencegahan karat.
